省エネ型オリフィス式スチームトラップ

≪蒸気の節約＝燃料の節約≫

最近の燃料の高騰により、スチームトラップからの蒸気の漏洩防止も見直されています。

オリフィス式スチームトラップの特徴

1）オリフィスの的確な機種を選定し取付けることにより、蒸気漏れが発生せず、燃料の節約となります。

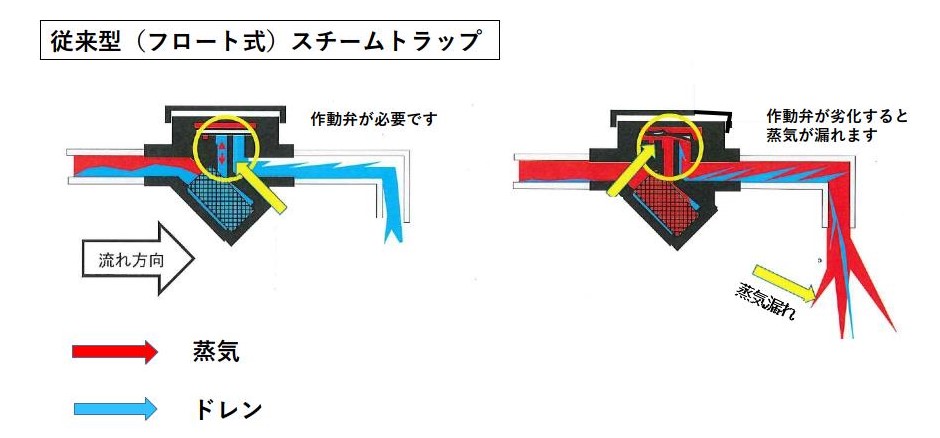

2）従来型（ディスク式、フロート式など）の作動式スチームトラップは摺動部の摩耗により

     徐々に蒸気漏れが発生します。また、一定期間毎に取り替える必要があります。

     オリフィス式は一度取付けると永久的に取替えの必要がありません。

3）省スペースで設置ができ、施工費も安価となります。

4）「大型、高圧、高温」の仕様になるほど安価となります。

5）当初、三井化学（殿）とゼットエンジニアリングで開発、特許取得したもので、三井化学、王子製紙、出光興産ほか

　  多くの工場などに納入しております。

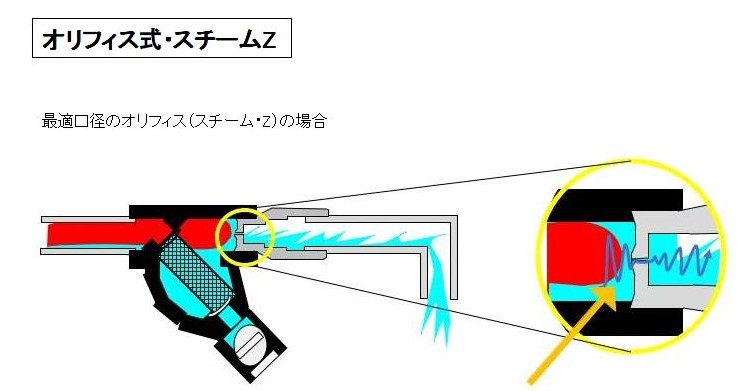

ドレン量に適合したオリフィス口径を選定すると、オリフィスを通過するドレンがオリフィス孔を塞ぎ、蒸気を通過させません。

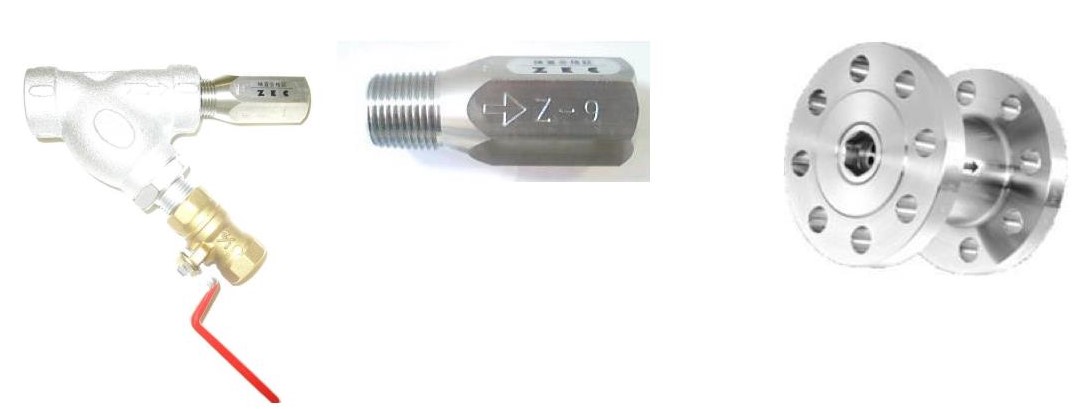

　　　　　　　　　　　　　標準型の一例　　　　　　　　　　　　高圧・高温・大型の一例

　　　　　　　　設　置　例

　　　　　　　　　　従来型　　　　　　　　　　　　　オリフィス式スチームZ
